Dachy z płyty warstwowej na halach i magazynach
Dach z płyty warstwowej to jednocześnie pokrycie i ocieplenie hali, montowane w jednym kroku bezpośrednio na płatwiach. O jego trwałości decydują trzy rzeczy: płyta dobrana do temperatury w hali i obciążenia śniegiem, spadek zgodny z wymaganiami producenta płyty oraz szczelne obróbki. Dachy projektujemy i montujemy razem z konstrukcją stalową z naszego zakładu.
Tekst: Paweł Timofiejew, współwłaściciel Lechtim · aktualizacja:
Dach z płyty warstwowej w skrócie
Większość hal, które budujemy, ma dach z płyty warstwowej. To najszybszy sposób, żeby zamknąć budynek i od razu mieć go ocieplonego. Najważniejsze informacje w jednym miejscu:
| Parametr | Dach z płyty warstwowej |
|---|---|
| Płyta dachowa | okładzina zewnętrzna z wysokim trapezem, rdzeń PIR, styropian lub wełna mineralna |
| Grubość przy hali ogrzewanej | płyta PIR około 160 mm |
| Spadek | nie mniejszy niż minimalny spadek podany przez producenta płyty |
| Doświetlenie | pasma świetlne lub świetliki dopasowane do profilu płyty |
| Norma dla płyt | PN-EN 14509 |
| Wykonawca | własne ekipy Lechtim, w całej Polsce |
Jak dobrać płytę warstwową na dach
Płytę dachową dobieramy według trzech kryteriów: temperatury w hali, obciążenia śniegiem i wiatrem oraz rozstawu płatwi. Płyta dachowa różni się od ściennej przede wszystkim okładziną zewnętrzną. Wysoki trapez usztywnia płytę i prowadzi wodę do okapu, dzięki czemu płyta może pracować na większych rozpiętościach niż płaska płyta ścienna.
Temperatura decyduje o grubości rdzenia. Dotychczasowe warunki techniczne wymagały dla dachu pomieszczeń ogrzewanych do co najmniej 16°C współczynnika U nie większego niż 0,15 W/(m²·K). Przy płycie PIR oznacza to w praktyce około 160 mm. W magazynie nieogrzewanym dach może być wyraźnie cieńszy, a przy wiacie wystarczy nawet sama blacha.
Rodzaj rdzenia ma znaczenie dla ognia, wagi i ceny. Porównanie PIR, styropianu i wełny mineralnej oraz tabelę grubości znajdziesz na stronie hale z płyty warstwowej. Jeśli ubezpieczyciel obiektu wymaga płyt z certyfikatem FM Approved, uwzględniamy to już na etapie doboru.
Spadek dachu i obciążenie śniegiem
Minimalny spadek dachu z płyty warstwowej określa producent płyty i zależy on głównie od tego, czy płyta biegnie jednym odcinkiem od kalenicy do okapu, czy ma zakłady poprzeczne. Każdy zakład to miejsce, w którym przy zbyt małym spadku woda może się cofać pod płytę. Dlatego na halach o średniej długości połaci staramy się układać płyty w jednym kawałku.
| Czynnik | Na co wpływa | Jak go uwzględniamy |
|---|---|---|
| Spadek połaci | odpływ wody i szczelność zakładów | nie schodzimy poniżej wymagań producenta płyty; przy zakładach poprzecznych dajemy większy spadek |
| Obciążenie śniegiem | nośność płyty i rozstaw płatwi | liczymy według PN-EN 1991-1-3 dla strefy śniegowej danej lokalizacji |
| Worki śnieżne | lokalne przeciążenie przy wyższych ścianach i attykach | zagęszczamy płatwie lub dobieramy mocniejszą płytę w strefie zaspy |
| Ssanie wiatru | liczba łączników przy krawędziach i narożach | liczymy według PN-EN 1991-1-4, dokładamy łączniki w strefach brzegowych |
| Długość połaci | rozszerzalność cieplna i transport płyt | dobieramy długość płyt i sposób łączenia |
Dach dwuspadowy z kalenicą w osi hali to najprostszy i najpewniejszy układ. Dach jednospadowy sprawdza się przy halach dostawionych do innego budynku, ale przy szerokiej hali oznacza długą połać i dużą różnicę wysokości ścian. Obliczenia konstrukcji opisujemy na stronie projektowanie hal stalowych.
Świetliki, klapy dymowe i obróbki dachu

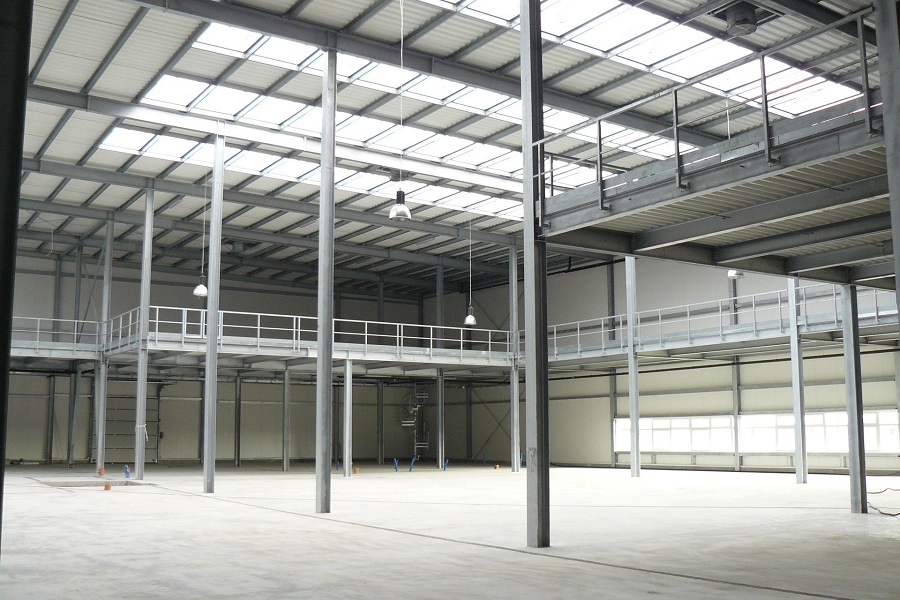

Świetliki w dachu z płyty warstwowej wykonuje się jako pasma lub pojedyncze płyty świetlne dopasowane do profilu płyty. Dają dzienne światło w głębi hali, gdzie okna w ścianach nie sięgają. Trzeba jednak pamiętać, że każdy świetlik izoluje słabiej niż płyta, więc w hali ogrzewanej ich powierzchnię ustalamy rozsądnie, a nie „im więcej, tym lepiej”.
Jeśli projekt przeciwpożarowy wymaga oddymiania, w dachu montuje się klapy dymowe. Ich liczbę i położenie określa projekt, a my przygotowujemy pod nie konstrukcję i obróbki.
Obróbki dachu to kalenica, okap z pasem nadrynnowym, wiatrownice na szczytach, obróbki attyk i przejść instalacyjnych. Każda z nich musi być uszczelniona od strony ciepłej i zimnej, bo nieszczelna kalenica w ogrzewanej hali to skraplanie pary pod blachą. Na dachu chodzimy wyłącznie po płytach, nigdy po świetlikach, i tego samego wymagamy od serwisantów instalacji.
Ogólne zasady montażu płyt na ścianach i dachu opisuje strona montaż płyt warstwowych.
Wymiana starego pokrycia na płytę warstwową
Stary dach hali da się wymienić na płytę warstwową, jeśli konstrukcja przeniesie nowe obciążenia, a rozstaw płatwi pasuje do nośności płyty. Zanim podamy cenę, oglądamy konstrukcję i sprawdzamy jej stan. Czasem wystarczy dołożyć płatwie, czasem trzeba wzmocnić dźwigary.
| Co sprawdzamy | Dlaczego |
|---|---|
| Stan i nośność konstrukcji dachu | płyta ocieplona jest cięższa od samej blachy, a śnieg na ciepłym dachu zalega inaczej |
| Rozstaw płatwi | decyduje o grubości i typie płyty albo o konieczności dołożenia płatwi |
| Rodzaj starego pokrycia | pokrycie z azbestem usuwa firma z odpowiednimi uprawnieniami, zgodnie z przepisami |
| Odwodnienie | nowa płyta i nowe obróbki to dobra okazja, żeby poprawić rynny i spusty |
| Formalności | zakres wymaganych zgłoszeń zależy od budynku i zakresu prac, ustalamy go przed wyceną |
Wymianę planujemy tak, żeby hala była odkryta jak najkrócej. Stare pokrycie zdejmujemy odcinkami i od razu zamykamy dach nową płytą. W magazynie, który pracuje w trakcie remontu, uzgadniamy kolejność z użytkownikiem.
Koszty dachu w kontekście całej hali omawiamy na stronie koszt budowy hali z płyty warstwowej, a etapy budowy na stronie budowa hali z płyty warstwowej.
Umów bezpłatną konsultację
Planujesz nową halę albo wymianę dachu na istniejącej? Powiedz nam, jaki to obiekt i gdzie stoi. Oddzwonimy, dopytamy o szczegóły i przygotujemy bezpłatną wycenę.
Telefon: 601 956 627
Zobacz też
- Płyty warstwowe z montażem: wymiana pokrycia dachu w jednej usłudze
- Hale z płyty warstwowej: rodzaje płyt, grubość i cena za m²
- Montaż płyt warstwowych: ściany i dachy hal
- Budowa hali z płyty warstwowej: etapy od projektu do odbioru
- Koszt budowy hali z płyty warstwowej: z czego składa się cena
Pytania o dachy z płyty warstwowej
Nie ma tu Twojego pytania? Zadzwoń: 601 956 627.
Jaka płyta warstwowa na dach hali?
Płyta dachowa z wysokim trapezem na okładzinie zewnętrznej, z rdzeniem dobranym do temperatury w hali. Do hali ogrzewanej zwykle płyta PIR około 160 mm, do magazynu nieogrzewanego wyraźnie cieńsza. Nośność płyty musi pasować do rozstawu płatwi i obciążenia śniegiem.
Jaki spadek musi mieć dach z płyty warstwowej?
Nie mniejszy niż minimalny spadek podany przez producenta płyty. Wymagania są łagodniejsze, gdy płyta biegnie jednym odcinkiem od kalenicy do okapu, a ostrzejsze przy zakładach poprzecznych.
Czy w dachu z płyty warstwowej można zrobić świetliki?
Tak, jako pasma lub pojedyncze płyty świetlne dopasowane do profilu płyty. W hali ogrzewanej ich powierzchnię ustala się rozsądnie, bo świetlik izoluje słabiej niż płyta. Jeśli wymaga tego projekt ppoż., w dachu montuje się też klapy dymowe.
Czy dach magazynu można wymienić na płytę warstwową?
Tak, jeśli konstrukcja przeniesie nowe obciążenia, a rozstaw płatwi pasuje do nośności płyty. Przed wyceną oglądamy konstrukcję. Pokrycie zawierające azbest usuwa firma z odpowiednimi uprawnieniami.
Co oznaczają płyty dachowe FM Approved?
To płyty, które przeszły badania i certyfikację FM Approvals, głównie w zakresie zachowania w pożarze. Wymagają ich niektórzy ubezpieczyciele obiektów przemysłowych i magazynowych. Jeśli Twój ubezpieczyciel ich wymaga, uwzględniamy to przy doborze płyt.
Jaka grubość płyty dachowej do hali ogrzewanej?
Przy płycie PIR zwykle około 160 mm. Wynika to z dotychczasowego wymagania U nie większego niż 0,15 W/(m²·K) dla dachu pomieszczeń ogrzewanych do co najmniej 16°C.
O autorze
Paweł Timofiejew, współwłaściciel Lechtim sp. z o.o. sp. k. w Belsku Dużym. W branży budowlanej pracuje od początku swojej drogi zawodowej. Jako kierownik budowy i project manager prowadzi realizacje hal stalowych od pierwszej rozmowy z inwestorem, przez projekt i produkcję konstrukcji, po odbiór.
Lechtim działa od 1995 roku i ma certyfikat TÜV zakładowej kontroli produkcji zgodny z normą EN 1090-1 w klasie wykonania EXC2.
Źródła i dokumenty
- PN-EN 14509: Samonośne izolacyjne płyty warstwowe z obustronną okładziną metalową.
- PN-EN 1991-1-3: Oddziaływania na konstrukcje, obciążenie śniegiem. PN-EN 1991-1-4: oddziaływania wiatru.
- Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych (tekst jedn. Dz.U. 2022 poz. 1225), wymagania U dla dachów; utraciło moc 20.09.2026, Inżynier Budownictwa, 18.09.2026.
- Grubości płyt: wyliczenie na stronie hale z płyty warstwowej.
- Dobór i montaż dachów: doświadczenie Lechtim.
