Montaż płyt warstwowych na ścianach i dachach hal
Montaż płyt warstwowych polega na przykręceniu płyt do rygli lub płatwi konstrukcji stalowej, uszczelnieniu zamków i styków oraz wykończeniu krawędzi obróbkami blacharskimi. O tym, czy hala będzie ciepła i sucha, decyduje staranność na stykach, a nie sama grubość płyty. Płyty montujemy własnymi ekipami w całej Polsce.
Tekst: Paweł Timofiejew, współwłaściciel Lechtim · aktualizacja:
Montaż płyt warstwowych w skrócie
Płyta warstwowa, nazywana też potocznie płytą obornicką, to gotowa przegroda: dwie okładziny z blachy i rdzeń izolacyjny. Szybko się ją montuje, ale każdy błąd na zamku czy obróbce widać potem w postaci przecieku albo zawilgoconego rdzenia. Najważniejsze informacje:
| Parametr | Montaż płyt warstwowych w Lechtim |
|---|---|
| Zakres | płyty ścienne i dachowe, obróbki blacharskie, uszczelnienia, obróbki otworów okiennych i bramowych |
| Obszar | cała Polska, w tym Warszawa i Mazowsze, województwo łódzkie, Wielkopolska i Śląsk |
| Wykonawca | własne ekipy montażowe Lechtim, bez podwykonawców na płytach |
| Norma dla płyt | PN-EN 14509 |
| Czas | montaż to zwykle tygodnie, przy małych halach dni |
Jak przebiega montaż płyt warstwowych

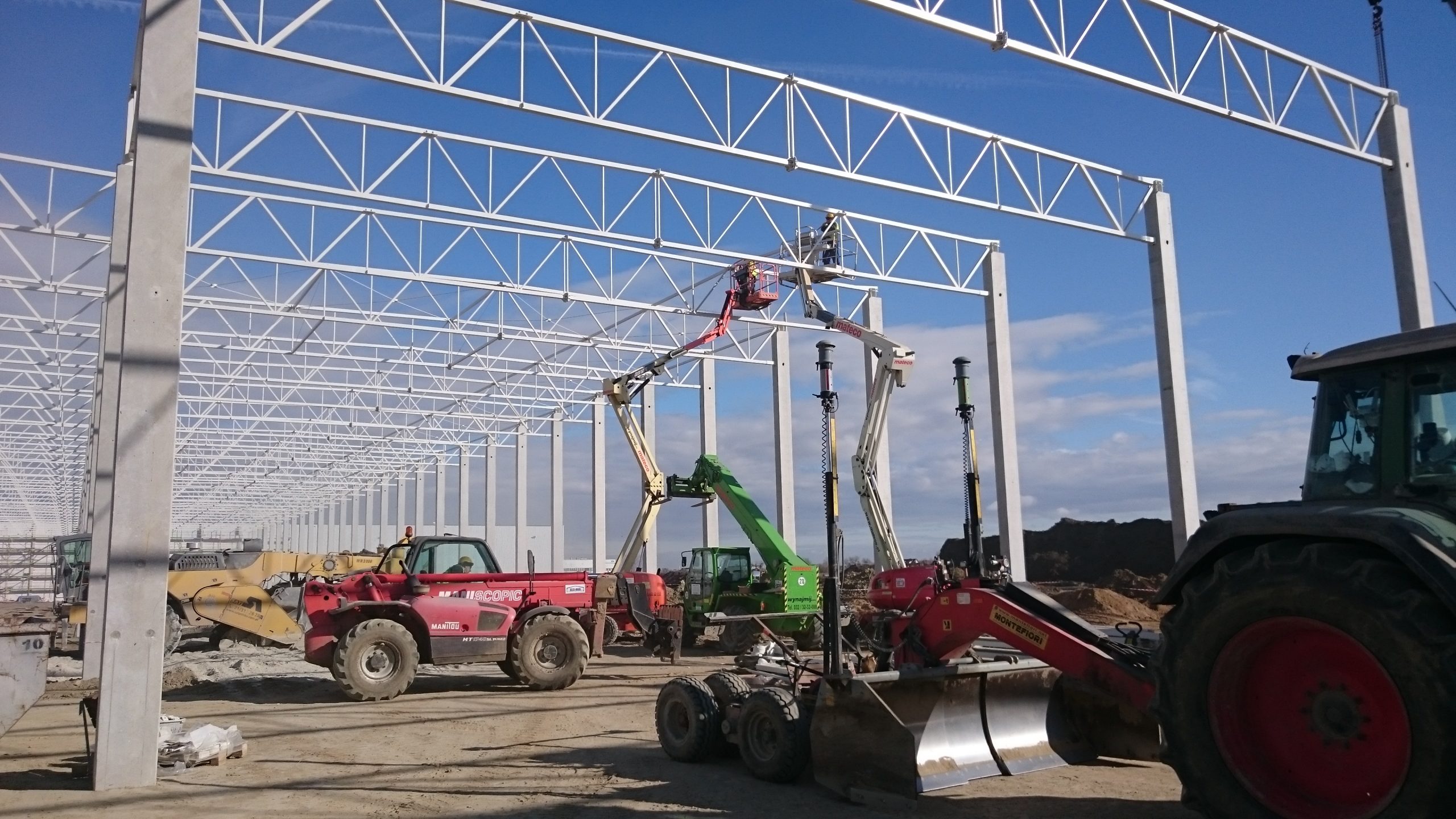

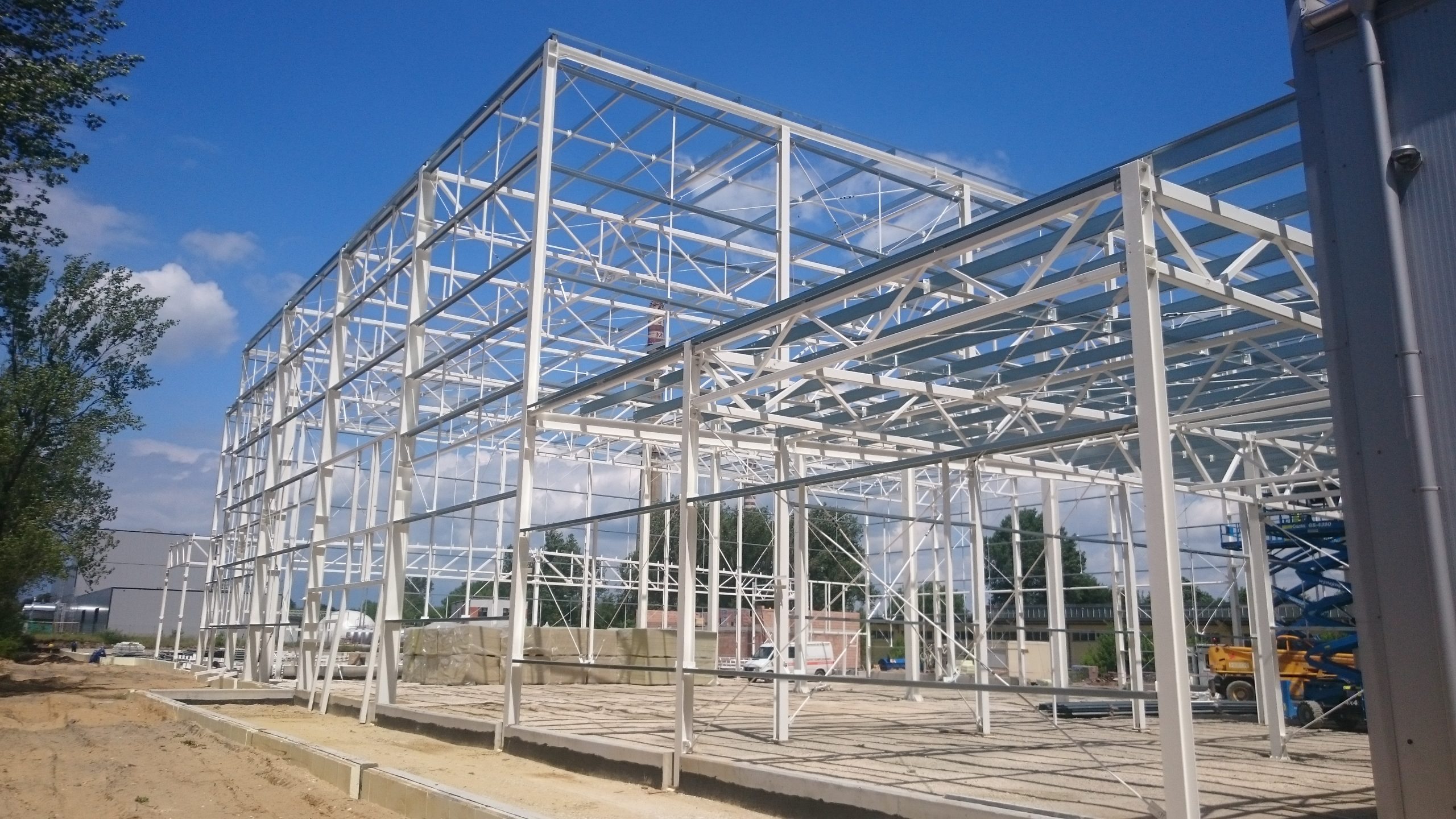

Montaż zaczynamy od sprawdzenia konstrukcji, a nie od pierwszej płyty. Rygle i płatwie muszą leżeć w jednej płaszczyźnie, bo płyta nie wyrówna krzywej konstrukcji, tylko ją pokaże. Na halach, które sami produkujemy, mamy to pod kontrolą od etapu zakładu.

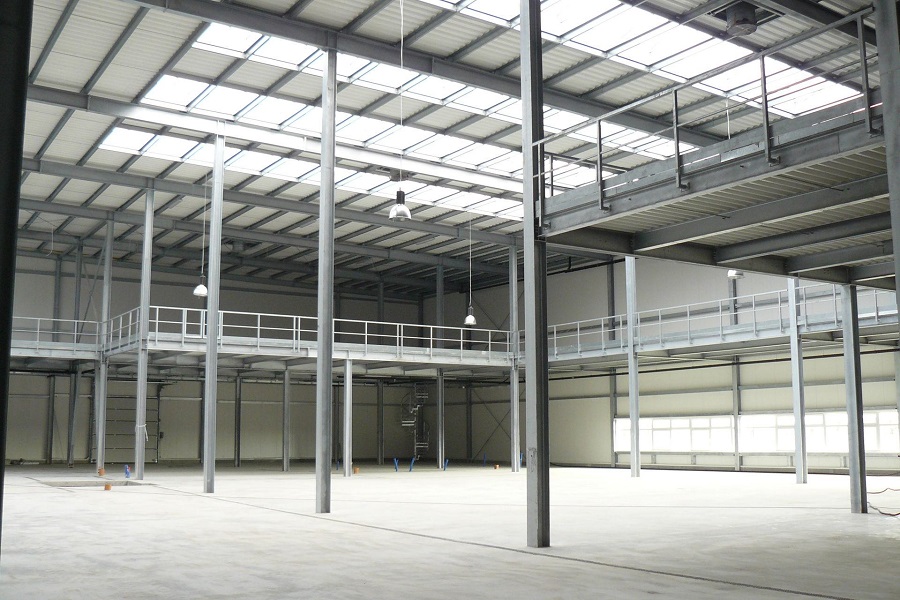

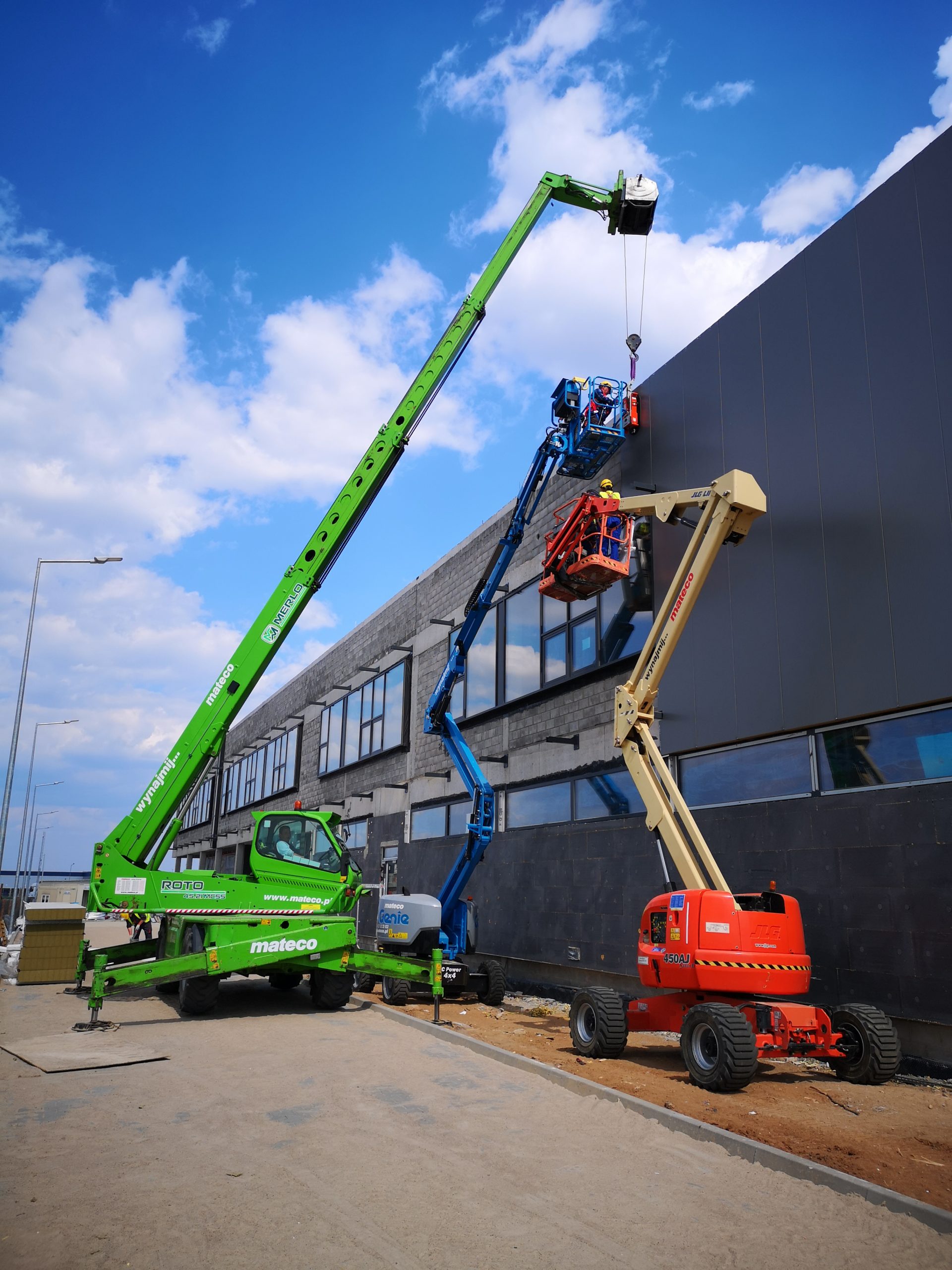

Potem kolejno: montaż obróbek cokołowych i uszczelek na styku z fundamentem, ustawienie pierwszej płyty w idealnym pionie lub poziomie, bo od niej zależy cała ściana, i dalsze płyty łączone na zamek. Każdą płytę przykręcamy wkrętami samowiercącymi z podkładką uszczelniającą do elementów konstrukcji. Rozstaw i liczbę łączników określa projekt, bo przy narożach i krawędziach budynku wiatr ssie mocniej niż na środku ściany.
Dach montujemy tak, żeby jak najszybciej zamknąć budynek przed opadami. Na końcu przychodzą obróbki narożne, okapowe, kalenicowe i obróbki otworów. Szczegóły samego dachu opisuję na stronie dachy z płyty warstwowej.
Płyty ścienne pionowo czy poziomo
Układ płyt na ścianie wybieramy razem z konstrukcją, bo zmienia on liczbę i położenie elementów, do których płyty się mocuje. Oba układy dają szczelną ścianę, jeśli są dobrze wykonane.
| Cecha | Układ pionowy | Układ poziomy |
|---|---|---|
| Do czego mocujemy płyty | do poziomych rygli ściennych | do słupów hali i ewentualnie słupków pośrednich |
| Odprowadzenie wody | woda spływa wzdłuż zamków, naturalnie w dół | zamki muszą być ułożone wpustem tak, żeby woda nie wpływała do środka |
| Wygląd elewacji | pionowe podziały, klasyczny wygląd hali | poziome linie, często wybierane na elewacje frontowe i biurowe |
| Otwory okienne i bramowe | łatwe do wpasowania między ryglami | wymagają dodatkowych elementów ramy wokół otworu |
Grubość i rodzaj rdzenia dobieramy do przeznaczenia hali. PIR, styropian i wełnę mineralną porównuję na stronie hale z płyty warstwowej. Tutaj skupiam się na tym, co dzieje się z płytą na budowie.
Na czym polega szczelność obudowy
Szczelna obudowa z płyt warstwowych to ciągła izolacja, bez szczelin na zamkach, stykach i obrzeżach. Rdzeń płyty izoluje świetnie, ale ciepło i wilgoć szukają drogi tam, gdzie płyta się kończy.
| Miejsce | Co robimy |
|---|---|
| Zamki płyt | dociskamy płyty do pełnego zamknięcia zamka; przy płytach z uszczelką fabryczną pilnujemy, żeby jej nie uszkodzić |
| Cokół | obróbka cokołowa z kapinosem i uszczelnienie styku płyty z fundamentem |
| Naroża i kalenica | wypełnienie szczeliny izolacją i obróbka zewnętrzna oraz wewnętrzna |
| Otwory bram i okien | obróbki ościeży, uszczelnienie od strony ciepłej i zimnej |
| Łączniki | wkręty z podkładką uszczelniającą dokręcone z właściwą siłą, bez zgniecenia podkładki |
Zasada jest prosta: od środka szczelnie dla pary wodnej, od zewnątrz szczelnie dla wody i wiatru. W hali ogrzewanej ma to szczególne znaczenie, bo ciepłe, wilgotne powietrze wychodzące przez nieszczelny styk skrapla się w obróbce.
Błędy montażowe, które widzimy najczęściej
Najwięcej kłopotów sprawiają nie same płyty, ale sposób obchodzenia się z nimi na budowie. Na te cztery rzeczy uczulamy każdą ekipę.
Cięcie szlifierką kątową. Rozgrzane opiłki wtapiają się w powłokę blachy i po czasie pojawiają się na niej rdzawe kropki. Płyty tniemy narzędziami, które nie sypią iskrami, a opiłki usuwamy z powierzchni na bieżąco.
Folia ochronna zostawiona na lata. Folia chroni płytę w transporcie. Po montażu trzeba ją zdjąć, bo pod wpływem słońca przywiera do powłoki i później schodzi razem z nią.
Przekręcone wkręty. Zbyt mocno dokręcony wkręt zgniata podkładkę i wgniata blachę, za słabo nie dociska uszczelnienia. Tu pomaga wkrętarka z ogranicznikiem i doświadczenie.
Brak uszczelnienia przy cokole. Woda z elewacji spływa na fundament i pod płytę, rdzeń nasiąka od dołu. Przy naprawie trzeba demontować dolny pas obudowy.
Wszystkie etapy budowy hali, od projektu po odbiór, opisujemy na stronie budowa hali z płyty warstwowej.
Umów bezpłatną konsultację
Powiedz nam, jaki obiekt chcesz obudować, jaką ma powierzchnię i gdzie stoi. Oddzwonimy, dopytamy o szczegóły i przygotujemy bezpłatną wycenę.
Telefon: 601 956 627
Zobacz też
- Płyty warstwowe z montażem: dobór, dostawa i montaż w jednej usłudze
- Hale z płyty warstwowej: rodzaje płyt, grubość i cena za m²
- Dachy z płyty warstwowej: dobór płyt i montaż dachu
- Budowa hali z płyty warstwowej: etapy od projektu do odbioru
- Komory chłodnicze: z płyt warstwowych
Pytania o montaż płyt warstwowych
Nie ma tu Twojego pytania? Zadzwoń: 601 956 627.
Na czym polega montaż płyt warstwowych?
Na przykręceniu płyt do rygli lub płatwi konstrukcji stalowej wkrętami samowiercącymi z podkładką uszczelniającą, połączeniu ich na zamek, uszczelnieniu styków i wykończeniu krawędzi obróbkami blacharskimi.
Czy montujecie płyty warstwowe w Warszawie i innych regionach?
Tak. Nasz zakład jest w Belsku Dużym na Mazowszu, a płyty montujemy w całej Polsce, także w Warszawie, w województwie łódzkim, w Wielkopolsce i na Śląsku.
Płyty ścienne lepiej montować pionowo czy poziomo?
Oba układy są szczelne, jeśli są dobrze wykonane. Pionowy wymaga poziomych rygli i ułatwia odprowadzenie wody, poziomy mocuje się do słupów i daje elewację z poziomymi liniami. Układ wybieramy razem z konstrukcją hali.
Czym mocuje się płyty warstwowe?
Wkrętami samowiercącymi z podkładką uszczelniającą, wkręcanymi w rygle, płatwie lub słupy. Liczbę i rozstaw łączników określa projekt, bo przy narożach i krawędziach budynku ssanie wiatru jest większe.
Jak uzyskać szczelną obudowę z płyt warstwowych?
Trzeba zadbać o pełne zamknięcie zamków, uszczelnienie cokołu, naroży, kalenicy i otworów oraz prawidłowe dokręcenie łączników. Od środka obudowa ma być szczelna dla pary wodnej, od zewnątrz dla wody i wiatru.
Ile kosztuje montaż płyt warstwowych?
Wyceniamy go indywidualnie. Cena zależy od powierzchni, wysokości obiektu, liczby otworów i obróbek oraz dostępu do budynku. Wycena jest bezpłatna, a przy budowie całej hali montaż płyt jest częścią naszej oferty.
Czy płyty warstwowe można ciąć szlifierką kątową?
Nie powinno się. Rozgrzane opiłki wtapiają się w powłokę blachy i po czasie powodują rdzawe ślady. Płyty tnie się narzędziami, które nie sypią iskrami, a opiłki usuwa się od razu.
O autorze
Paweł Timofiejew, współwłaściciel Lechtim sp. z o.o. sp. k. w Belsku Dużym. W branży budowlanej pracuje od początku swojej drogi zawodowej. Jako kierownik budowy i project manager prowadzi realizacje hal stalowych od pierwszej rozmowy z inwestorem, przez projekt i produkcję konstrukcji, po odbiór.
Lechtim działa od 1995 roku i ma certyfikat TÜV zakładowej kontroli produkcji zgodny z normą EN 1090-1 w klasie wykonania EXC2.
Źródła i dokumenty
- PN-EN 14509: Samonośne izolacyjne płyty warstwowe z obustronną okładziną metalową.
- PN-EN 1991-1-4: Oddziaływania na konstrukcje, oddziaływania wiatru (strefy krawędziowe i narożne).
- PN-EN 1090-2: wykonanie konstrukcji stalowych, tolerancje montażowe.
- Sposób montażu i typowe błędy: doświadczenie ekip montażowych Lechtim.
