Montaż konstrukcji stalowej hal, wiat i antresol
Montaż konstrukcji stalowej to skręcenie na budowie elementów, które wcześniej wyprodukowaliśmy w zakładzie: słupów, ram, kratownic, płatwi i stężeń. Na placu nie ma spawania ani docinania, jest dźwig, klucze i kontrola geometrii. Montujemy własnymi ekipami hale magazynowe, produkcyjne i rolnicze, wiaty oraz antresole w całej Polsce.
Tekst: Paweł Timofiejew, współwłaściciel Lechtim · aktualizacja:
Montaż konstrukcji w skrócie
Montaż jest najkrótszym i najbardziej widowiskowym etapem budowy hali. Szybko rośnie, bo cała praca została wykonana wcześniej: w projekcie i w zakładzie. Najważniejsze informacje:
| Parametr | Montaż konstrukcji stalowej w Lechtim |
|---|---|
| Co montujemy | hale magazynowe, produkcyjne i rolnicze, wiaty, antresole, konstrukcje wsporcze |
| Skąd konstrukcja | własny zakład w Belsku Dużym, 50 do 60 ton miesięcznie, EN 1090-1, EXC2 |
| Kto montuje | własne ekipy montażowe |
| Czas montażu | zwykle tygodnie, przy małych halach dni |
| Obszar | cała Polska |
Co musi być gotowe przed montażem konstrukcji
Zanim przyjedzie pierwszy transport stali, muszą być gotowe fundamenty z osadzonymi śrubami kotwiącymi, wytyczone osie budynku i dojazd dla ciężkiego sprzętu. Jeśli któryś z tych warunków nie jest spełniony, ekipa i dźwig stoją, a to najdroższy przestój na całej budowie.
Fundamenty sprawdzamy przed rozpoczęciem montażu. Mierzymy położenie kotew i rzędne stóp, bo od nich zależy, czy słupy staną w pionie. Śruba przesunięta o kilka centymetrów to problem, który na etapie betonowania kosztuje chwilę uwagi, a przy montażu wymaga przeróbek.
Plac budowy musi pomieścić dźwig z rozłożonymi podporami i miejsce na składowanie elementów. Przy hali, którą budujemy jako generalny wykonawca, fundamenty i dojazd koordynujemy sami, więc ekipa montażowa wchodzi na gotowy teren.
Kolejność montażu hali stalowej

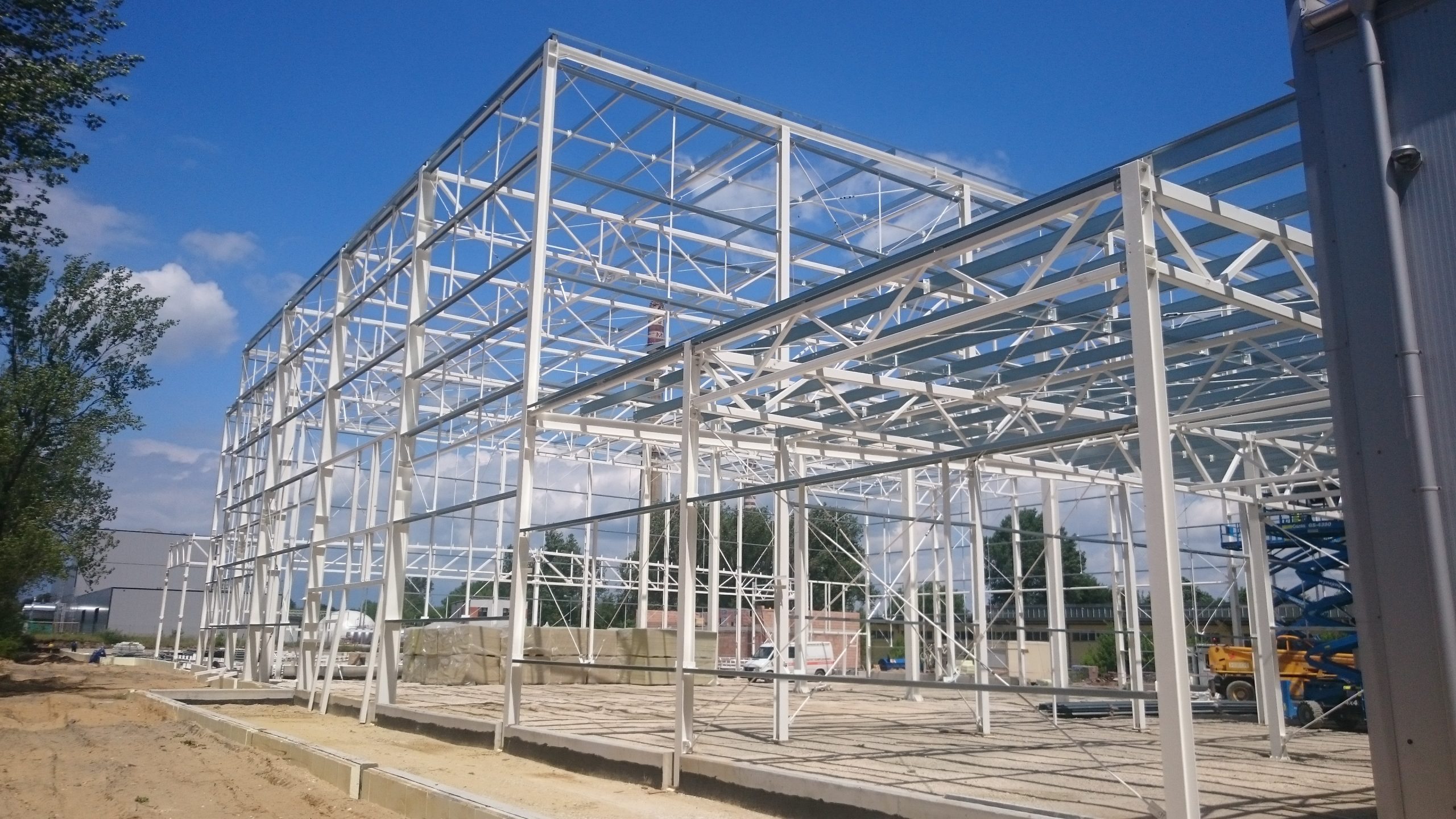

Halę montujemy od pola, w którym są stężenia, bo to ono jako pierwsze staje się sztywne i stabilizuje kolejne ramy. Dalej konstrukcja rośnie wzdłuż budynku, pole po polu.
| Krok | Co robimy | Na co uważamy |
|---|---|---|
| 1. Kontrola fundamentów | pomiar kotew i rzędnych | zgodność z projektem przed postawieniem pierwszego słupa |
| 2. Pole stężone | słupy, pierwsze ramy lub kratownice, stężenia dachowe i ścienne | stabilność konstrukcji w trakcie montażu |
| 3. Kolejne ramy | słupy i dźwigary następnych pól, łączone płatwiami i ryglami | tymczasowe zabezpieczenie do czasu domknięcia stężeń |
| 4. Rektyfikacja | sprawdzenie pionów, osi i płaszczyzn, dokręcenie połączeń śrubowych | tolerancje montażowe według PN-EN 1090-2 |
| 5. Podlewka | wypełnienie przestrzeni pod stopami słupów | dopiero po rektyfikacji całej konstrukcji |
| 6. Obudowa | montaż płyt warstwowych na ściany i dach | płaszczyzna rygli i płatwi |
Przy halach magazynowych i rolniczych kolejność jest taka sama, różni się tylko skala. Po konstrukcji wchodzą płyty, a ich montaż opisuję na stronie montaż płyt warstwowych. Całość budowy od projektu po odbiór znajdziesz na stronie budowa hali z płyty warstwowej.
Sprzęt, połączenia i bezpieczeństwo
Na budowie skręcamy, a spawamy w zakładzie. Połączenia montażowe projektujemy jako śrubowe, bo można je wykonać szybko, niezależnie od pogody, i łatwo sprawdzić. Spoiny wykonane w hali produkcyjnej, w stałych warunkach i pod kontrolą, są pewniejsze niż spawanie na wietrze. Więcej o tym na stronie spawanie konstrukcji stalowych.

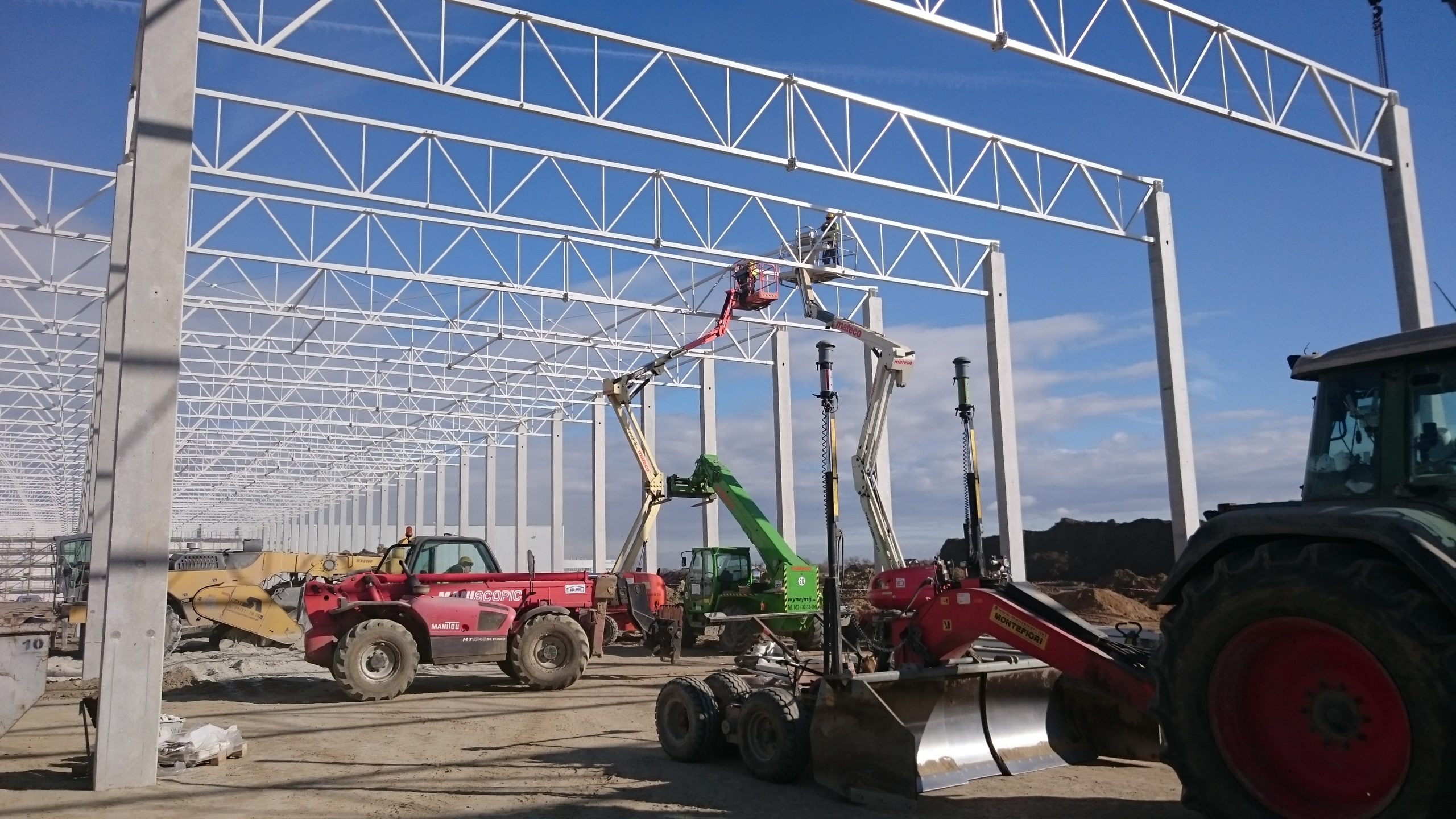

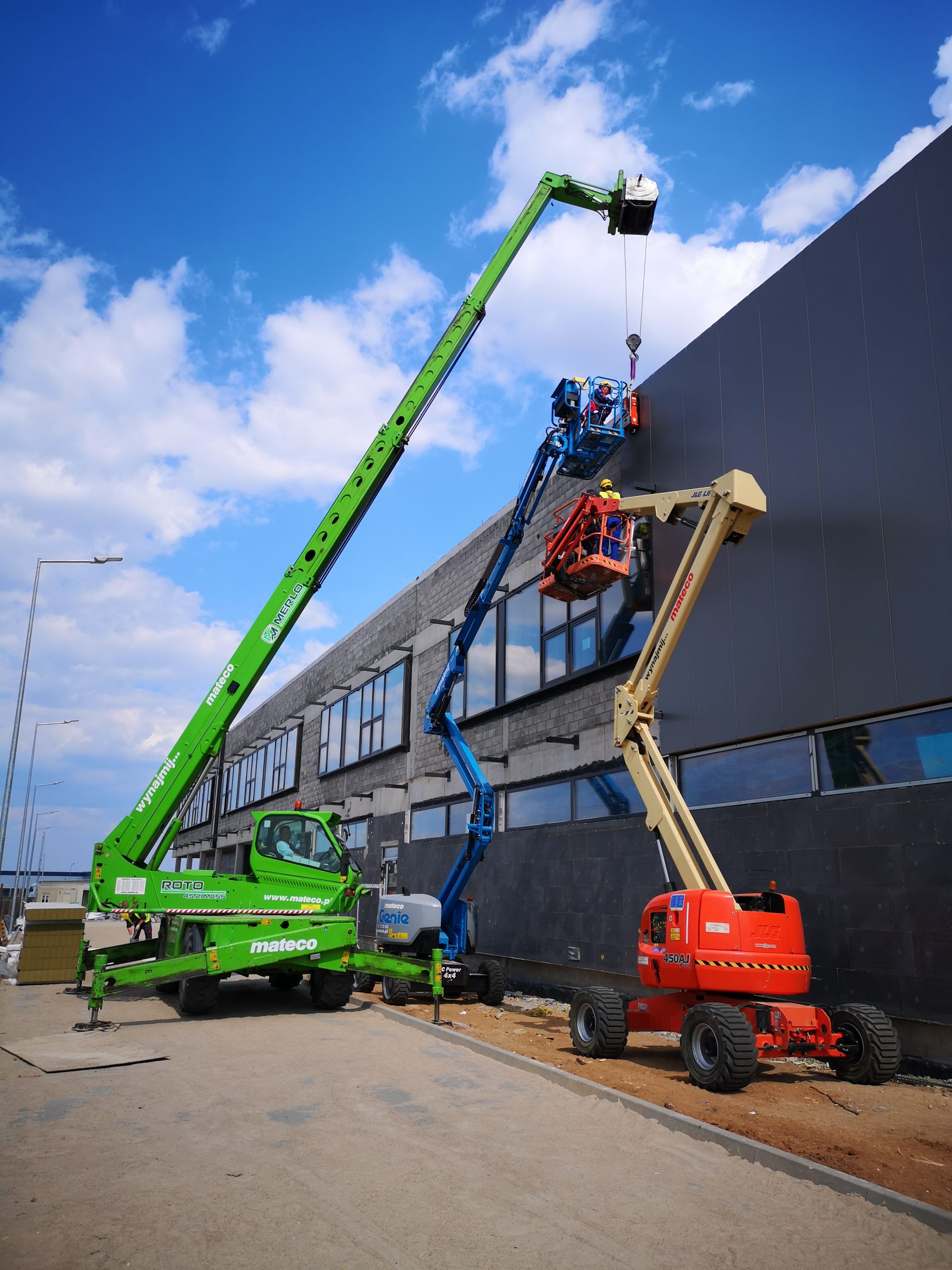

Do montażu używamy dźwigu samojezdnego oraz podnośników koszowych i nożycowych, z których monterzy pracują przy połączeniach na wysokości. Dobór dźwigu zależy od masy najcięższego elementu i odległości, na jaką trzeba go podać.
Montaż konstrukcji to praca na wysokości i z ciężkimi ładunkami, dlatego przed wejściem na budowę kierownik budowy przygotowuje plan bezpieczeństwa i ochrony zdrowia. Przy silnym wietrze nie podnosimy dużych elementów, nawet jeśli harmonogram jest napięty.
Odbiór konstrukcji i dokumenty
Po montażu sprawdzamy konstrukcję z projektem: osie, piony, połączenia i kompletność elementów. Inwestor dostaje dokumentację, w tym deklarację właściwości użytkowych dla elementów wyprodukowanych w naszym zakładzie z certyfikatem zakładowej kontroli produkcji według EN 1090-1.
Jeden wykonawca od produkcji do montażu ma tu wymierną zaletę. Jeśli element wymaga korekty, nie ma sporu, czy winna jest wytwórnia, czy ekipa montażowa. Poprawiamy i jedziemy dalej. Po odbiorze prowadzimy serwis gwarancyjny i pogwarancyjny.
| Obiekt | Specyfika montażu |
|---|---|
| Hala magazynowa | duże rozpiętości, często długie hale; dokładność płaszczyzny ścian pod bramy |
| Hala rolnicza | montaż na terenie gospodarstwa; ważny dojazd dla dźwigu |
| Wiata | mniej elementów, ale pełna odsłonięta konstrukcja, więc liczy się estetyka połączeń |

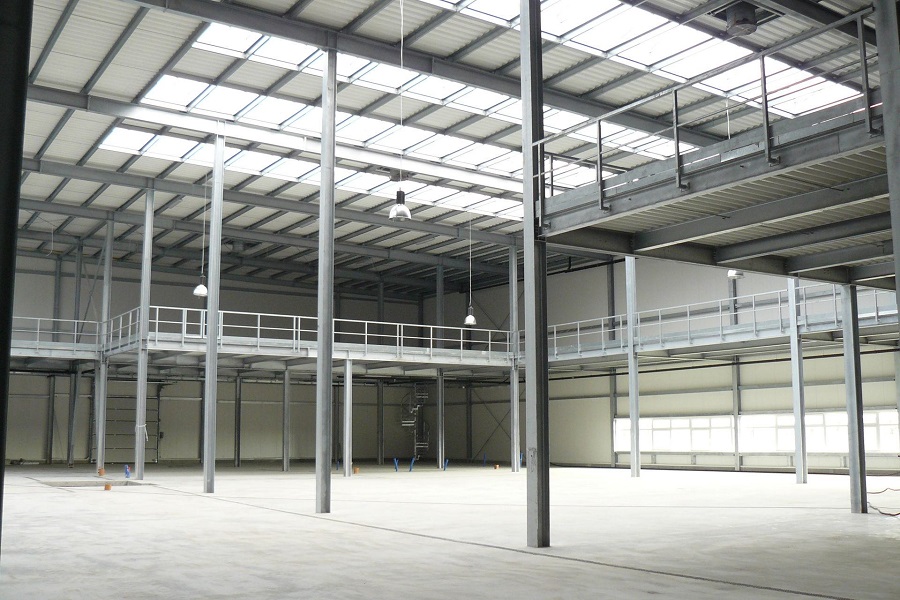

| Antresola | montaż wewnątrz istniejącej hali, często obok pracującego magazynu |
Produkcję konstrukcji opisuje strona konstrukcje stalowe na Mazowszu, a gotowe hale od producenta strona hale stalowe producent.
